大型電纜線裁線剝皮機背景技術

大型電纜線裁線剝皮機是一種電纜裁線剝線裝置，傳統的電纜剝線機都是機械式的，用刀切開電纜線絕緣層，然后剝?nèi)ソ^緣皮。對于較粗的電纜線，傳統的剝皮方法是人工剝皮，或者機械剝皮，但對于不同線徑的電纜線，需要用不同的剝皮刀具，且經常會發生切斷線芯的問題，嚴重時會切斷數十根導線，嚴重地影響剝皮質量，而且會對電纜接頭質量產生非常嚴重的不良影響，因?yàn)閷?dǎo)電芯線被切斷，會減少接頭內導線的數量，從而會使得接頭的牢固度受到削弱甚至松動，對電纜接頭的導電性能埋下隱患。

大型電纜線裁線剝皮機技術方案

本實用新型所要解決的技術問題是，克服上述背景技術的不足，提供一種大型電纜線裁線剝皮機，不會切斷線芯，電纜線在切斷后不會過度松散，保證導電效果。
本實用新型解決其技術問題采用的技術方案是，一種大型電纜線裁線剝皮機，包括導向龍門、測量龍門、走線龍門、液壓切線機、驅動電機總成、轉動機構、滑動-旋轉機構、激光切割頭總成、激光管支架、反射鏡總成、激光管和裁線剝皮機機架，所述導向龍門、測量龍門、走線龍門、液壓切線機、驅動電機總成、轉動機構、滑動-旋轉機構、激光切割頭總成、激光管支架、反射鏡總成和激光管均安裝于裁線剝皮機機架上；所述激光管水平固定于激光管支架上，所述滑動-旋轉機構與轉動機構相連，轉動機構與驅動電機總成相連，所述液壓切線機位于驅動電機總成的左側，所述激光切割頭總成位于滑動-旋轉機構的右側，所述測量龍門的數量為兩個，分別為第一測量龍門、第二測量龍門；所述走線龍門的數量為兩個，分別為第一走線龍門、第二走線龍門，所述第一走線龍門位于液壓切線機左側，所述第一測量龍門位于第一走線龍門左側，所述導向龍門位于第一測量龍門的左側；所述第二測量龍門位于滑動-旋轉機構的右側，所述第二走線龍門位于第二測量龍門的右側，所述反射鏡總成的數量為3個，呈L形排布，L形首端的反射鏡總成與激光管水平對齊，L形末端的反射鏡總成與激光切割頭總成對齊，激光切割頭總成上安裝有反射鏡。

大型電纜線裁線剝皮機構成

大型電纜線裁線剝皮機，包括導向龍門、測量龍門、走線龍門、液壓切線機、驅動電機總成、轉動機構、滑動-旋轉機構、激光切割頭總成、激光管支架、反射鏡總成、激光管和裁線剝皮機機架，激光管水平固定于激光管支架上，滑動-旋轉機構與轉動機構相連，轉動機構與驅動電機總成相連，液壓切線機位于驅動電機總成的左側，激光切割頭總成位于滑動-旋轉機構的右側，走線龍門位于液壓切線機左側，測量龍門位于走線龍門左側，導向龍門位于測量龍門的左側；反射鏡總成的數量為3個，呈L形排布，L形首端的反射鏡總成與激光管水平對齊，L形末端的反射鏡總成與激光切割頭總成對齊。使用本實用新型時，不會切斷線芯，保證導電效果。

大型電纜線裁線剝皮機功能特點

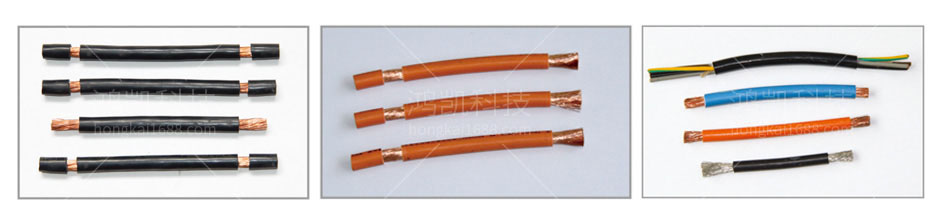

8輪同時驅動，使用伺服電機驅動，保證運行更高效!更快捷!在剝線機基礎上加大2倍功率。產量是普通剝線機2-3倍!節省大量人工!我司研發的全自動電腦剝線機是采用高速微處理器，與先進的運動控制技術相結合，產品適用于大型動力電纜、電力電纜、護套線、軟硬線的加工。加工出的線束，長度一致，外觀漂亮，剝線效果最佳。這款機器主要針對電力行業、電控柜，電池盒的線，新能源汽車線束、充電樁線束、充電槍線束BV硬線，BVR軟線等，可把整卷電線按照所需要的長度、剝頭進行切好剝好，從而大大提高了效率，最大線可切線剝皮到240平方。

大型電纜線裁線剝皮機技術參數

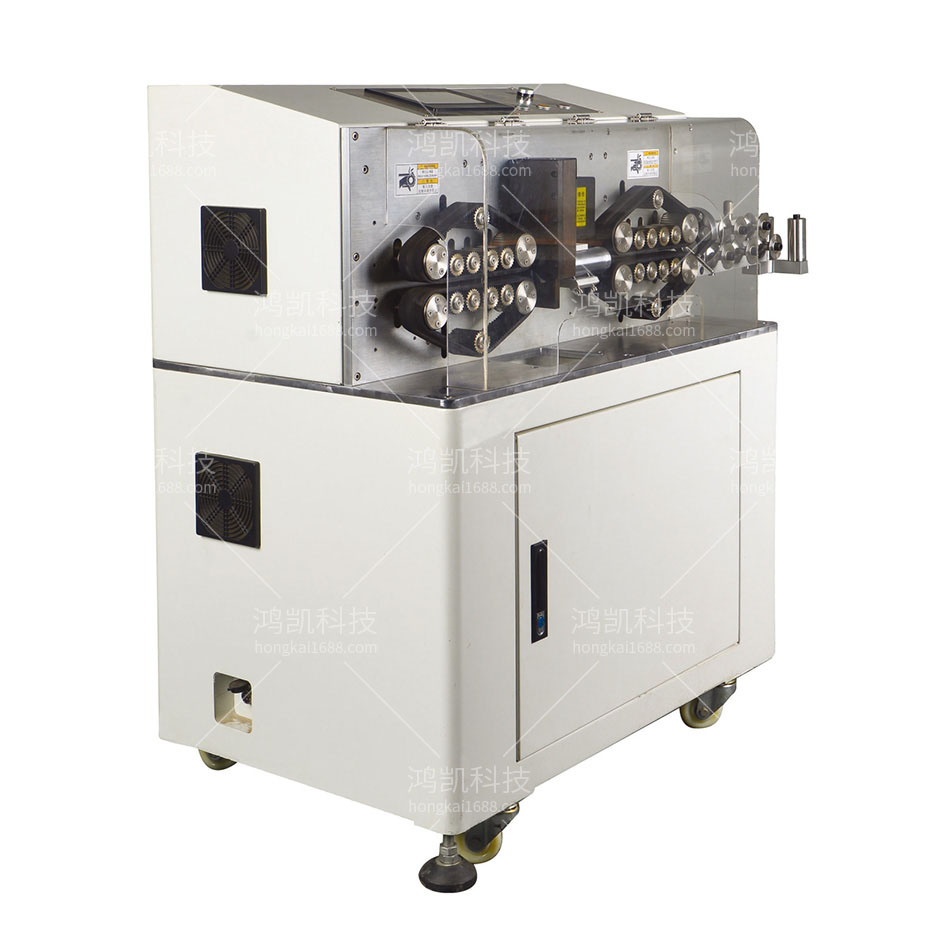

型號：YHK-150型
工作電壓：AC220v50/60Hz
切斷長度：10MM~99999.9MM
前端剝線長度：0.1-300MM
剝線長度（尾頭）：0.1-150MM
導管直徑內孔：30mm、24mm、19mm、12mm、9mm

通用線材：6平方-150平方電纜線等線束
切線公差：≤0.2%
剝線速度（條小時）：600PCS~2000pcs（200mm長度以內計算）
刀具材料：鎢鋼/白鋼
速度：1-10可調
驅動方式：8輪同時驅動，無聲伺服電機，每步前進0.MM
外觀尺寸：760×470x480mm
