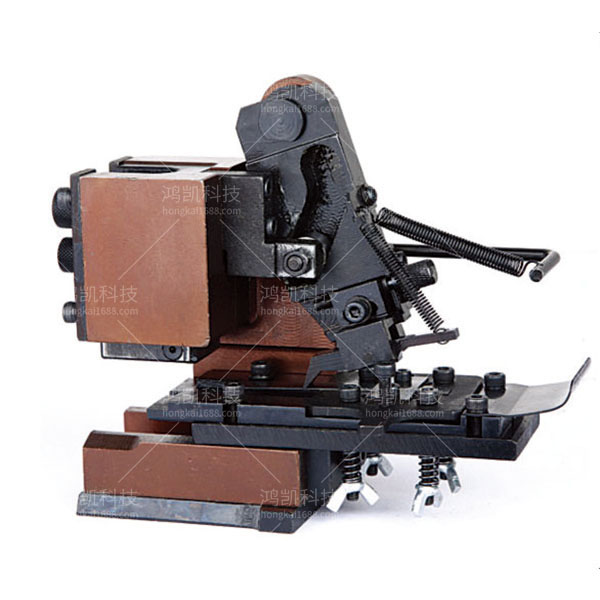

YHK-OTP直送端子模具介紹

YHK-OTP直送端子模具背景技術：

現有的OTP直送端子模具機構中，大多通過沖壓機帶動脫料板里的上彎模擠壓原料進入下模板的下彎模里，下模板和下彎模都是固定的，在開始沖壓之前，通過下彎模里的下浮塊固定原料，下浮塊底部接彈簧，利用彈簧將下浮塊向上頂起將原料壓緊；然而，由于一個彈簧的力度有限，而且原料只受到一個方向的彈簧力固定，在沖壓過程中容易發生移位，導致沖壓出來的端子尺寸次品率很高。

YHK-OTP直送端子模具技術特征：

1、一種OTP直送端子模具結構，包括上模和下模，其中，上模包括從上向下依次設置的上模座、上墊板、上夾板、脫背板以及脫料板，其中，上模座、上墊板以及上夾板固定在一起，脫背板和脫料板固定在一起；所述下模包括從上到下固定在一起的下模板、下墊板以及下模座，其中，所述上夾板和脫背板之間設有上限位彈簧；所述脫料板上設有上彎模，所述下模板在與上彎模對應處設有下彎模，所述下彎模內設有下浮塊，下浮塊的下部設有基座彈簧；其特征在于：還包括沖壓驅動機構，該沖壓驅動機構包括固定在上夾板上的夾板入子、設在脫料板上的脫板入子以及設在下模板下方的翹桿，其中，所述夾板入子向下可活動地穿過脫料板，所述脫板入子在豎直方向可活動地設置在脫料板上，該脫板入子位于夾板入子的下方；所述下彎模在豎直方向上可活動地設置在下模板內；所述翹桿的中部轉動連接在下墊板或下模座上，該翹桿的一端位于脫板入子的下方，另一端位于下彎模的下方，在未沖壓時所述下彎模的頂面平于或低于下模板的頂面。

2、根據權利要求1所述的OTP直送端子模具結構，其特征在于：所述翹桿設置在一個基座上，該基座嵌入在下墊板中。

3、根據權利要求2所述的OTP直送端子模具結構，其特征在于：所述翹桿的截面呈“W”形，該翹桿的中部轉動連接于基座上，翹桿中部的底部設有圓弧面，該圓弧面對應的圓心與翹桿的轉動中心線重合；所述基座上設有與翹桿中部的圓弧面配合的圓弧形凹槽。

4、根據權利要求3所述的OTP直送端子模具結構，其特征在于：所述“W”形的翹桿左右兩端的上部份為圓弧形。

5、根據權利要求1-4任一項所述的OTP直送端子模具結構，其特征在于：所述沖壓驅動機構為兩個，分別設置在下彎模的兩邊并以下浮塊軸線成軸對稱分布。

6、根據權利要求1所述的OTP直送端子模具結構，其特征在于：所述脫料板的下端在與下彎模對應處設有避讓槽。

7、根據權利要求1所述的OTP直送端子模具結構，其特征在于：所述脫板入子的上部的側面設有限位臺階，所述脫背板上設有與該限位臺階配合的限位面。

8、根據權利要求3所述的OTP直送端子模具結構，其特征在于：所述下彎模的底部設有傾斜體，所述“W”形翹桿的一端與傾斜體對接。

9、根據權利要求1所述的OTP直送端子模具結構，其特征在于：所述上模座、上墊板、上夾板、脫背板、脫料板之間設有貫穿螺絲，所述貫穿螺絲的螺絲頭設置在上模座的螺絲頭避讓槽里且與上墊板、上夾板以及脫背板之間形成間隙，所述貫穿螺絲與脫料板為螺紋連接。

10、根據權利要求9所述的OTP直送端子模具結構，其特征在于：所述貫穿螺絲為2個以上。

YHK-OTP直送端子模具技術總結

本實用新型公布了一種OTP直送端子模具結構，包括上模和下模，其中，上模包括從上向下依次設置的上模座、上墊板、上夾板、脫背板以及脫料板，其中，上模座、上墊板以及上夾板固定在一起，脫背板和脫料板固定在一起；上夾板和脫料板之間有限位彈簧，上彎模固定在脫料板里；所述下模包括從上到下固定在一起的下模板、下墊板以及下模座，其中，下彎?；顒?dòng)連接在下模板里，上夾板通過沖壓驅動機構帶動下彎模上行。在材料定型的時候，上夾板通過限位彈簧作用，使固定在脫料板的上彎模受力，同時基座彈簧7也受力，原料同時受到下浮塊底部的基座彈簧和夾板與脫料板之間的限位彈簧的作用，故原料的上下兩個方向都受到預緊力，從而能夠被牢牢地固定住。

YHK-OTP直送端子模具技術參數

重量： 4.6kg
送料： Max:30mm
滑塊行程： 38-42mm
模刀調整： 刻度鈕旋轉式
