氣電式剝皮機介紹

氣電式剝皮機背景技術：

壓接是電線組裝過程中對電線和端子進行的一種連接方式，通過施加一定的機械外力（指剝?nèi)ル娋€的絕緣線皮，壓著端子咬和在導體上），使兩種材料精密的結合，從而達到電性導體牢固接合的目的。而在電線和端子壓接之前必須先將切割好的電線端部的絕緣線皮，通常通過氣電式剝皮機來實現，如圖I所示，為一種現有的氣電式剝皮機的結構示意圖，包括一主機1’，主機I’的一端部設有一旋轉刀2’、一線夾、一帶觸發旋轉刀2’開關的頂針4’。操作時，開啟主·機I’，將切好的電線3’伸入碰觸頂針4’，線夾閉合夾緊電線，旋轉刀2’開始旋轉切割后退將預定長度的絕緣線皮切斷并剝除。一剝皮動作完成機臺復位（線夾打開、旋轉刀架前伸旋轉停止）。但是在旋轉刀切斷并剝除絕緣線皮的過程中，由于會產生的靜電使絕緣線皮容易粘附在旋轉刀片上不易脫落，作業者往往需要中斷作業把線皮取出，導致工作效率大大降低。

氣電式剝皮機要解決的技術問題，在于提供一種氣電式剝皮機，安裝在旋轉刀的周圍，用于將絕緣線皮及時吹下并吸走，大大減小絕緣線皮容易粘附在旋轉刀上的幾率。本實用新型是這樣實現的一種氣電式剝皮機的吹吸氣裝置，所述氣電式剝皮機包括一主機，主機的一端部設有旋轉刀、一線夾、一帶觸發所述旋轉刀開關的頂針，其中所述吹吸氣裝置包括一吸氣槍，該吸氣槍的進氣口通過氣管連接一收料斗，出氣口通過氣管連接一收集容器，所述吸氣槍的出氣口還通過氣管分別連接一電磁閥以及一吹氣嘴；且該電磁閥還電連接所述主機和吸氣槍，所述收料斗設在旋轉刀的周圍，所述吹氣嘴設在收料斗內并位于所述旋轉刀的上方對準旋轉刀吹氣。所述收料斗是一個接近密封的盒體，該盒體將旋轉刀包覆在內。所述收集容器為一布袋。本實用新型的優點在于本實用新型的吹吸氣裝置設在氣電式剝皮機上，其吸氣槍通過收料斗在旋轉刀的周圍產生負壓，并通過吹氣嘴對準旋轉刀吹氣，在一吹一吸的共同作用下，即可輕松將切斷并剝除絕緣線皮吸至收集容器內。

氣電式剝皮機功能特點

雙動式氣缸，無彈簧斷裂之處
獨特式滑座，往復行程平穩，切剝精準
氣電式控制，輕巧敏捷，作業輕松
可調式結構，刀?？筛鼡Q，適用各種線材

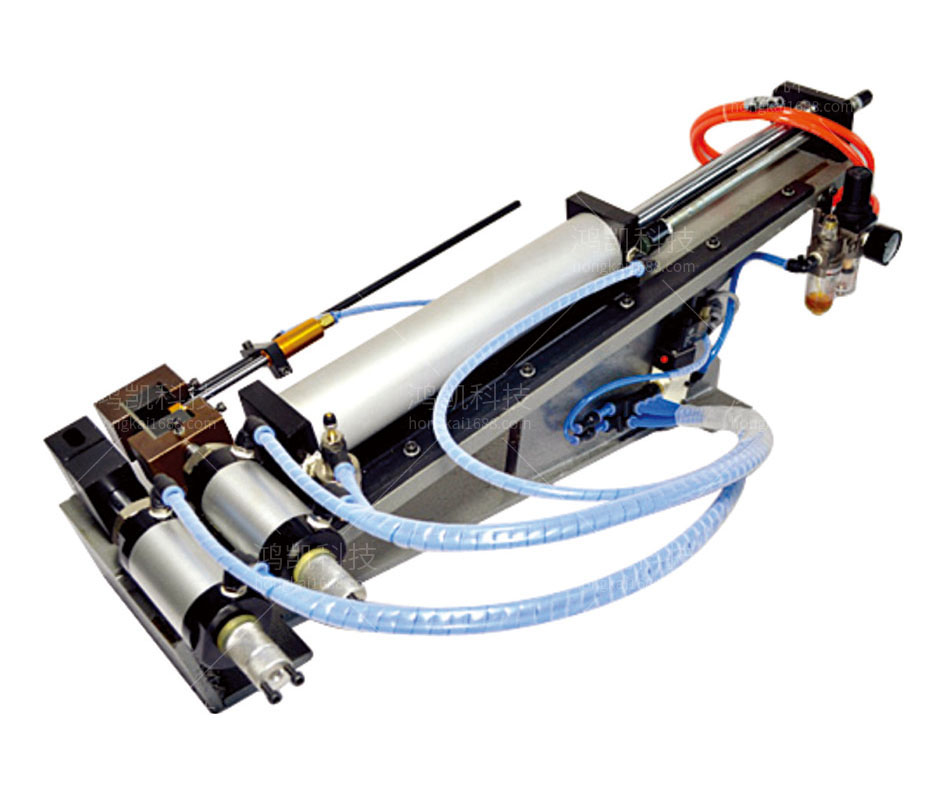

氣電式剝皮機技術參數

型號：YHK-416
行程：150mm
氣壓 ：5-7kg
剝線直徑：30mm
剝皮長度：150mm
