1、單元式多向變位梳形板伸縮縫結構原理：

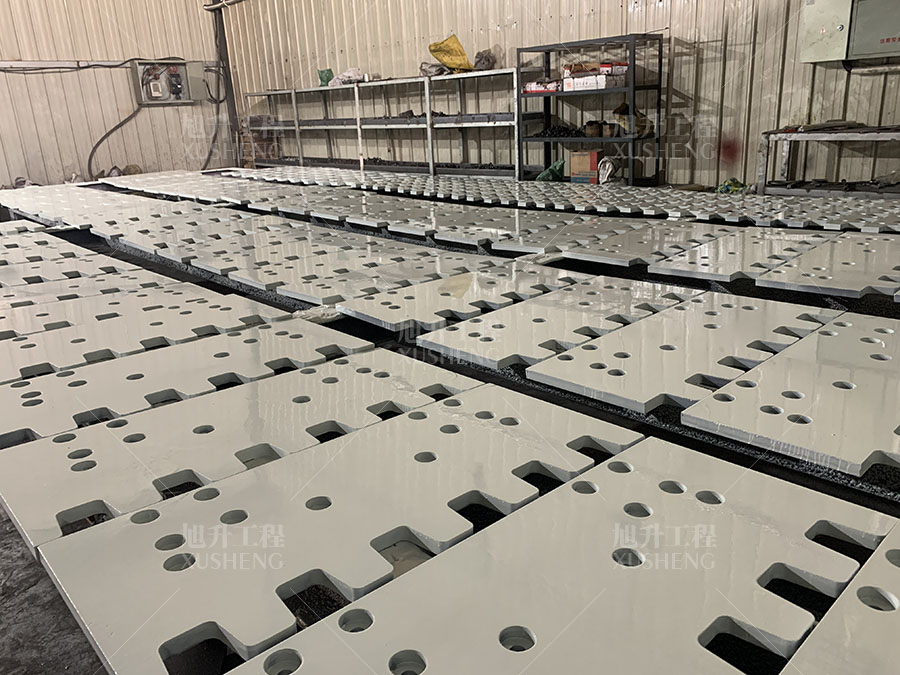

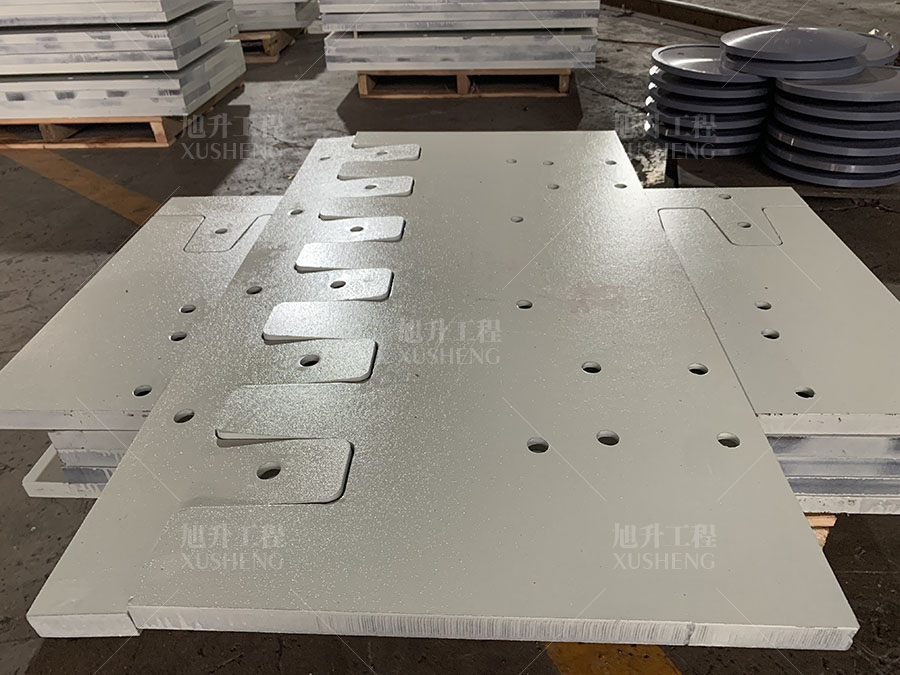

XL單元式多向變位梳形板伸縮裝置主要是由多向變位鉸，跨縫板，伸縮梳齒板，高強錨固結構組成，此裝置采用簡支結構，梳形板整體跨過梁端縫隙，結構合理。

2、單元式多向變位梳形板伸縮縫特點：

（1） 有很好的防水，防滑，防塵，抗震的性能。
（2）安裝深度要求低（一般 >20cm,1000mm 伸縮量的安裝深度≤ 35cm), 更換方便，壽命長；

3、單元式多向變位梳形板伸縮縫安裝工藝及養護注意事項：

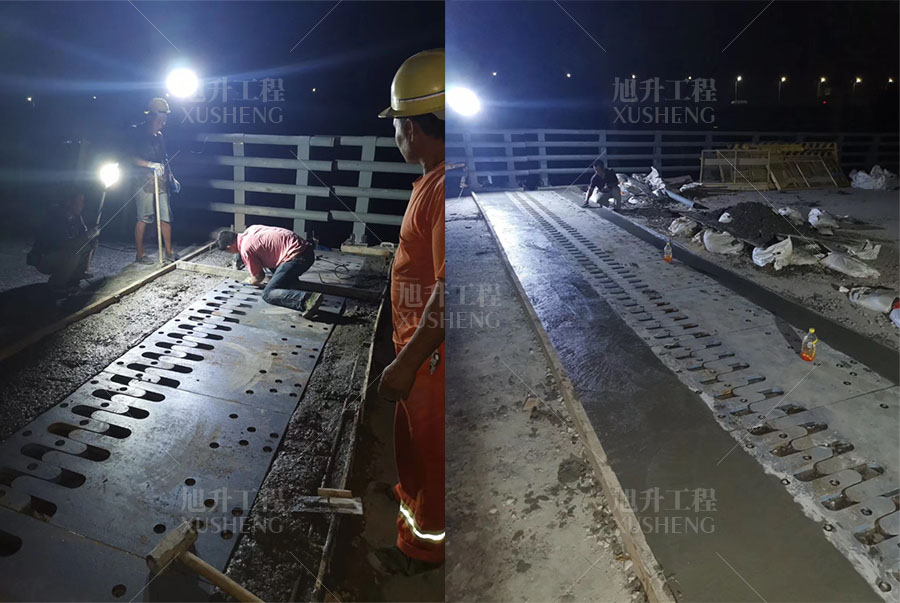

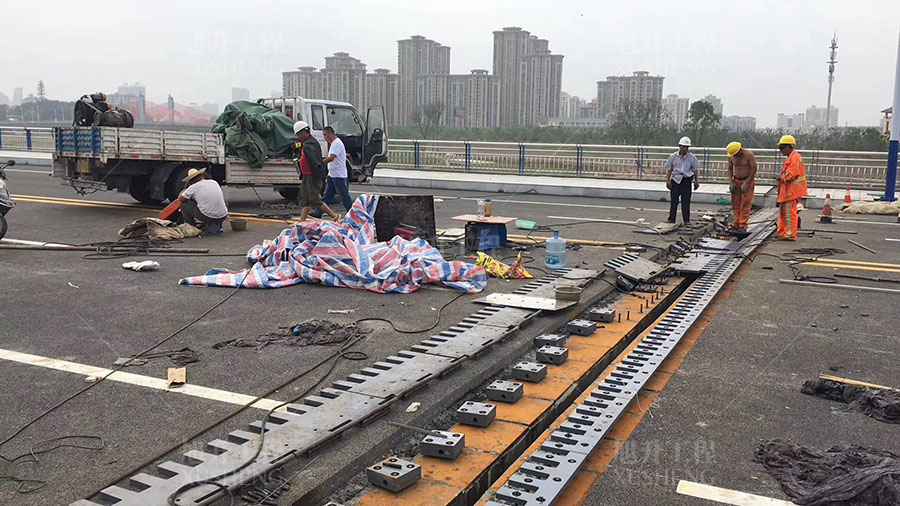

（1）安裝工藝
（1.1） 安裝前，對安裝相應槽區進行檢驗，確保梁端槽口無垃圾或雜物堵塞，否則梁體無法自然熱脹冷縮，并保證預留槽尺寸符合安裝要求；梁端間隙過大或過小都須進行前期缺陷修復。檢查預埋鋼筋是否按設計要求預埋，確保預埋鋼筋有足夠的抗拉強度，同時校準預埋位置、數量是否符合要求，做好缺陷修復報告和記錄；
（1.2）根據標示的安裝位置的尺寸進行切割、打挖預留槽，使其干凈；

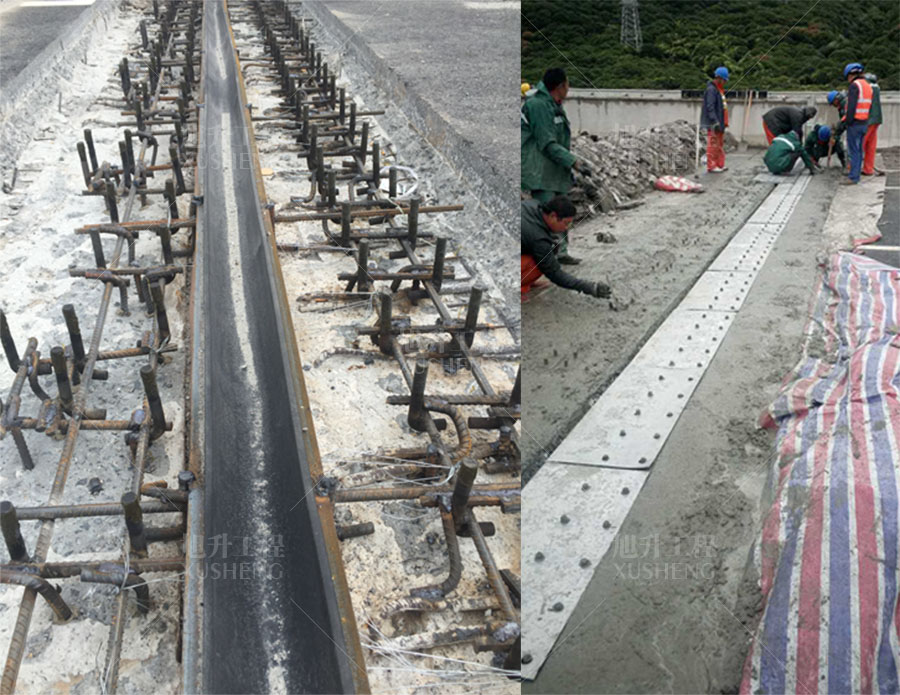

（1.3）檢查預埋鋼筋，合格后將其與“L”形螺栓組焊牢；
（1.4）用相關柔性材料將梁端縫隙塞滿，并臨時固定住，焊接安裝托架和止水帶；

（1.5）把縫區兩側 100cm 內的路面掃干凈，用塑料薄膜覆蓋，防止污染路面。澆注混凝土在槽口面上灑適量水，便于新老混凝土很好融合；
（1.6）根據各工程的不同要求在混凝土過渡段增加鋼筋，增強抗折性、防裂性；
（1.7） 預留槽內建議用 C50 鋼纖維混凝土填滿，再用鋁合金尺將表面刮平，使其與兩側路面接平；
（1.8） 安裝時嚴格控制由于伸縮方向的誤差及變形等原因造成梳齒之間的間隙偏差。高溫時，梳齒端部間隙≥ 2mm。
（1.9）混凝土澆注后要重視養護，保證足夠的溫度和濕度以減少裂紋，澆注三天后即可擰緊螺母，焊牢防松螺帽，灌注密封膠，完整修飾路面；   
（1.10） 當混凝土達到設計的強度時開放交通。

（2）養護注意事項
（2.1）隨時注意緊固件，一旦發現異常，及時修復；伸縮裝置構件在使用一段時間后可能會出現銹蝕現象，要盡早進進防銹防滑處理；
（2.2）經常做好巡檢工作，尤其出現地震或其它非正常情況后，發生異常時請及時處理。

4、單元式多向變位梳形板伸縮縫使用范圍：

單元式多向變位梳形板橋梁伸縮裝置被廣泛用于各種橋梁工程上，目前采用多跨連續，減少伸縮縫道數，加大型號的方法提高其性能和壽命。
